概述
本方案采用极具性价比的 32 位 MCU 芯片 为主控，为驱动算法运行、速度提升及转矩调节精度提供保障。具有低噪音、低损耗、运行平稳、使用寿命长、无极调速等技术优势，为广大客户提供高性价比的、稳定可靠的方案选择。为客户提供完整方案，包括原理图、源程序以及应用说明，并可提供定制服务，更有专业技术服务团队提供技术支持。
MCU 简介
产品集成了 ARM® Cortex®-M0 内核、内建嵌套向量中断控制器。主要有并行 I/O 口（支持普通输入、上下拉输入、 推挽输出、开漏输出、并可配置边沿或者电平触发中断）、定时器（6 位窗口看门狗定时器、32 位看门狗定时器、2 路可编程 定时器）、SPI、I2C、UART、PWM、CCP、ADC、ACMP、OPA、PGA 等部件。
应用范围
本方案是一款具有大扭矩启动、两档扭力选择、反转自停、电量指示，夜间LED 照明等功能的控制器产品。广泛应用于汽车轮胎更换、室外架搭建、室内房屋装潢、货架搭建、结构厂房搭建、螺丝装卸和木工钻孔等工况。
方案特点
推荐工作电压：16V～21V； 工作电流：< 30A；
无感启动顺畅，无反转；
电量指示、照明、两档可选、反转自停、记忆功能； 过流、短路、过温、缺相、过欠压保护；
错误报警指示；
方案说明

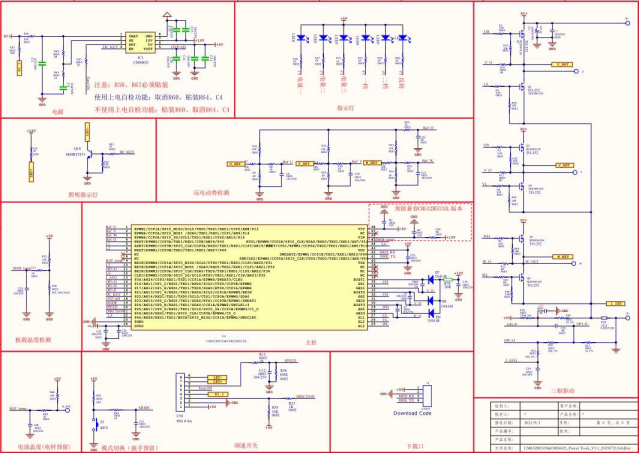

典型应用原理图

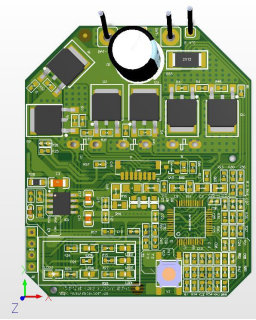

典型应用 PCB 图
主要单元电路说明
辅助电源电路（12V&5V 线性稳压、输入母线电压检测）

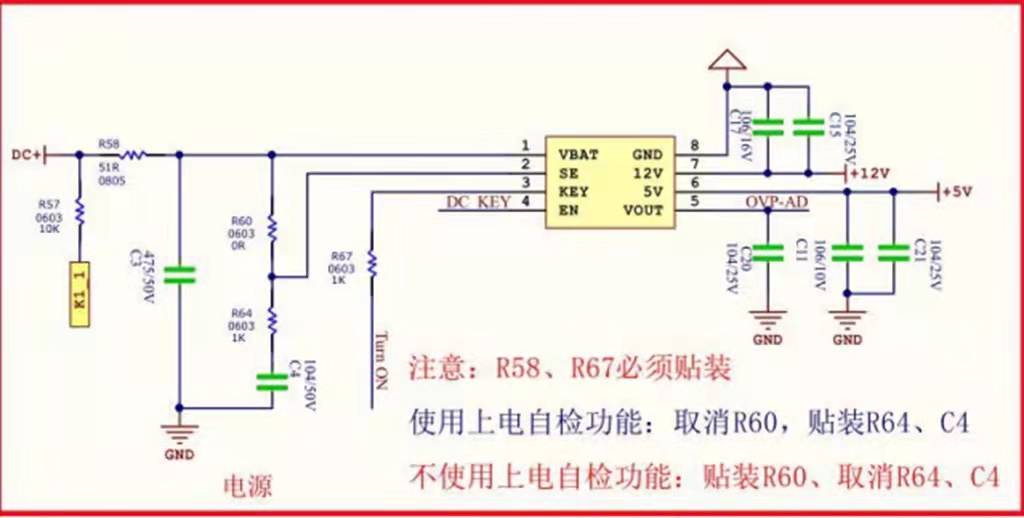

12V&5V 线性稳压：输入电压经 IC1产生系统需要的 12V 与 5V。
输入母线电压检测：线性稳压器按 1/10 的分压比例输出母线电压采集信号。
上电自检：当贴装 R64 电阻和 C4 电容并取消 R60 电阻时，上电后有自检功能；当取消 R64 电阻和 C4 电容并贴装 R60 电阻时，上电后无自检功能。

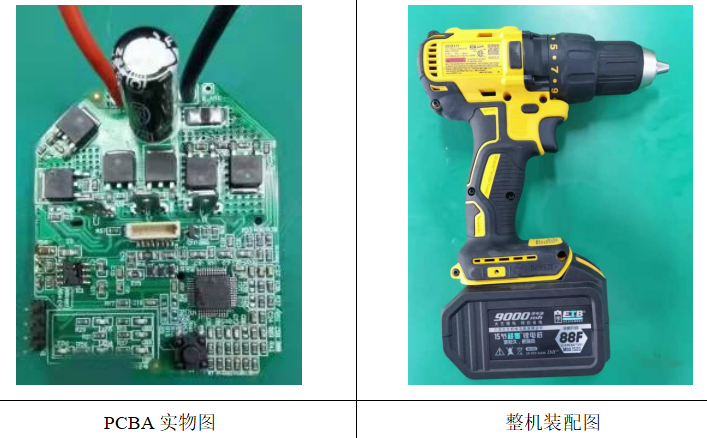

样品图片
